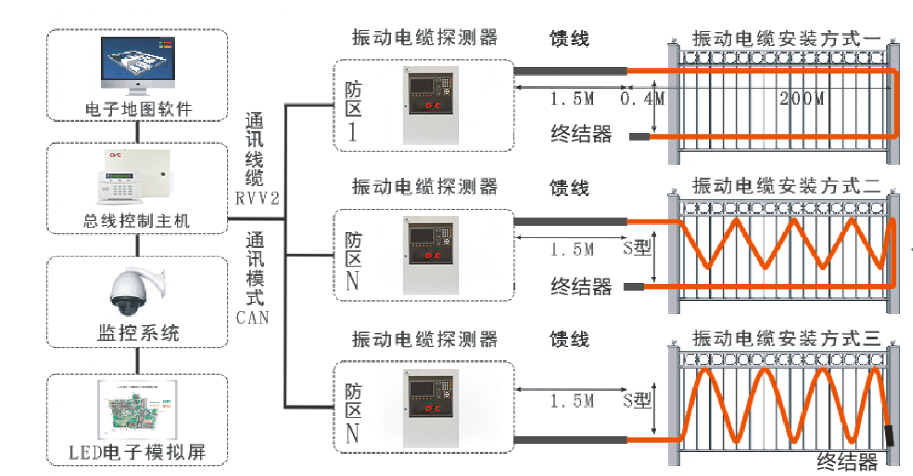

該系統由探測器和一根振動電纜兩部分組成。探測器由電源單元、發射電源、接收電源。信號處理單元和檢測單元組成。作為探測單元的振動電纜由一根振動電纜繞周界一圈再回來形成雙線和其連接的兩根饋線組成。饋線每根標稱長度為1.5米，振動電纜每防區長度單線可做到400米、雙線做到200米。

高分子壓敏膜感知到振動信號，并在電纜中傳輸。在被警戒空間范圍內建立傳感網絡。當入侵者進入警戒區域在搖晃鐵柵欄或攀爬過程中破壞振動電纜設置好的扭矩時，這部分分子能量受到擾動，引起接收信號的變化，這個變化的信號經放大處理后被處理單元檢測出來，并推動報警指示燈點亮，同時使繼電器觸點打開,信號輸出到控制主機。

系統特點

1、防區無源，系統采用振動電纜作為無源探測，除主機需要供電外，戶外整個防區無源化，并能有效避免雷電干擾，特別適用于易燃易爆及強電磁干擾等場所，如：機場、電站、彈藥軍火庫、機場、高鐵等。

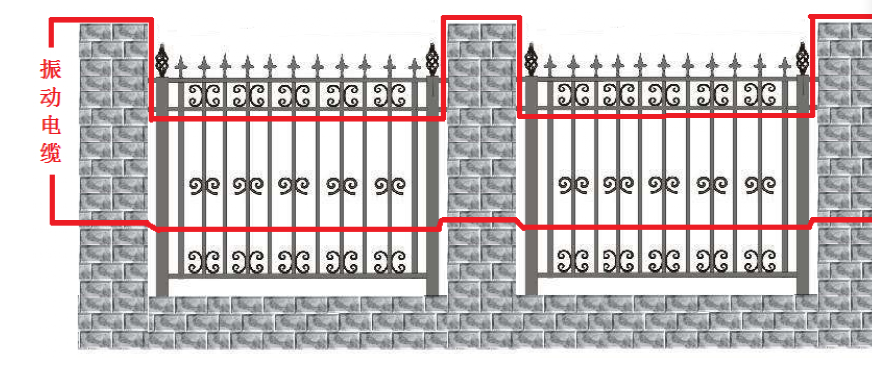

2、安裝方便，探測電纜橫向掛式或多種S型安裝，也可墻體明裝暗裝敷設；

3、超大范圍，每臺主機采用網絡通訊架構可無限擴展，真正實現大范圍、長周界的整體防范。

4、多種通信，可通過CAN/485/TCP/IP通訊實現遠程控制管理；

5、聯動兼容，該產品作為物聯網的前端設備，配置了多種數據連接端口，可與其它集成平臺兼容，實現數據對接，從而達到系統聯動。

如：其它報警主機、數字矩陣、DVR、現場聲光報警等。

6、軟件具備多級登錄權限、電子地圖功能、視頻聯動功能（每防區可聯動多組視頻畫面）、視頻矩陣功能、報警區域顯示功能、接警處理功能、真人發音功能攝像機、嵌入電子地圖功能等。

7、使用壽命：整個系統使用壽命長、性能穩定、售后維護成本低廉。

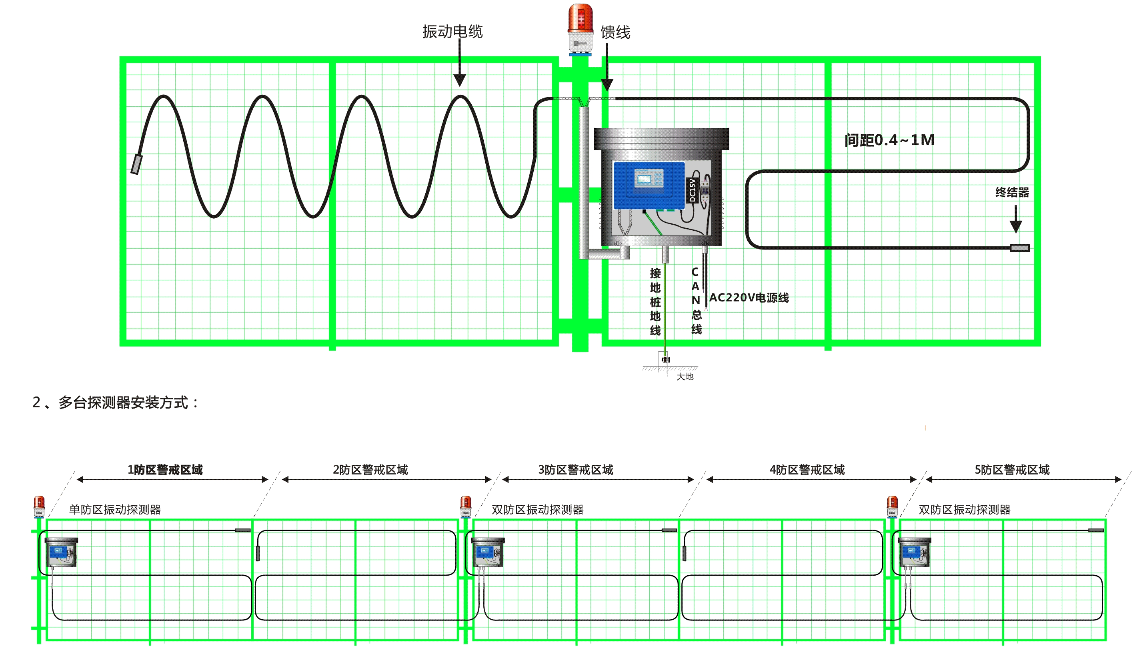

安裝示意圖：

          1. 單臺安裝方式：
